NFJ金属防静电不发火防爆地坪图集说明

NFJ金属防静电不发火防爆地坪图集说明

根据长期的工程实践，针对《国家建筑标准设计图集05J909》某些楼地面工程做法，我们提出如下建议和意见。

不妥之处，欢迎各界人士批评指正。

a)、对楼地面LD48页地45C，我们建议混凝土最好用C25一次浇筑至标高，不分两次施工。这样并不增加多少预算，却能够大大提高底面工程质量，同时还节省了工期和施工工时。此方法我们曾多次采用，效果良好，得到了设计人员和业主的认可。另外，耐磨面层除金属耐磨骨料外，还有非

金属和复合型耐磨骨料可选择，特别是复合型耐磨骨料，其性价比可能更加优越。

b)、对防静电楼地面LD58页，如果导静电面层选用NFJ金属骨料，为有效节省成本，我们认为2-3mm厚就能够满足防静电要求。

c)、对不发火楼地面LD68页，如果不发火面层选用NFJ金属骨料，为有效节省成本，我们认为2-3mm厚就能够满足不发火要求。另外,石灰石和云石砂均为沉积岩,性软而脆,莫氏硬度3-4,难以满足地坪抗冲击耐磨性能的要求。

d)、由于地坪的基本功能所致，不论是防静电地坪还是不发火地坪，均需兼顾其抗冲击性能和耐磨性。否则地坪将因早期破损失去所有功能和效用。

NFJ金属防静电不发火防爆地坪推荐设计方案

一、设计依据:1、2004年3月由中国建筑标准设计研究院与中国建筑设计研究院建筑专业院共同主编的国家建筑标准设计《工程做法》图集的楼、地面部分2、《建筑工程施工质量验收统一标准》(GB50300-2001)和《建筑地面工程施工质量验收规范》 (GB50209-2002)、《混凝土地面用水泥基耐磨材料》(JC/T906-2002);

3、2001年《建筑地面设计规范》(GB 50037-96)第66页和《建筑地面设计与施工手册》第83页:

4、2005年《国家建筑标准设计图集》(工程做法05J909)图集的楼、地面部分;

5、2008年《国家建筑标准设计图集》(工程做法J909、G120)图集的楼、地面部分;

6、2014年《抗爆、泄爆门窗及屋盖、墙体建筑构造》(14J938)图集的楼、地面部分;

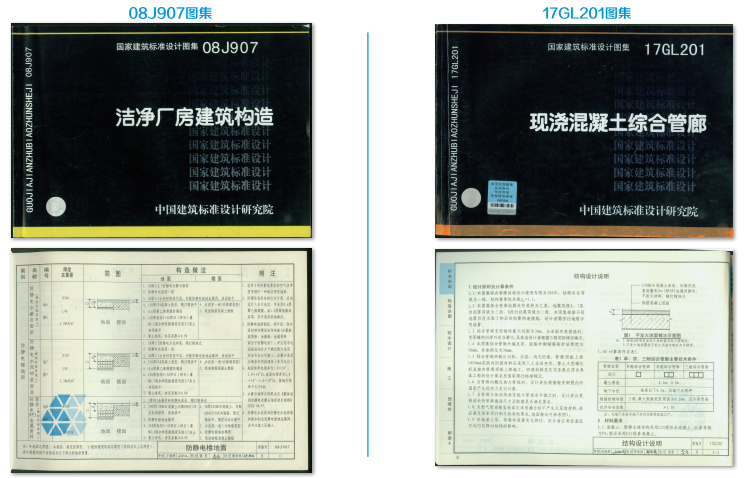

7、2017年《现浇混凝土综合管廊》17GL201第8页图1。
